里氏硬度計leeb120
Leeb120硬度計是多功能的硬度測量儀器。使用全中文顯示，菜單式操作，操作簡單、方便。
該儀器使用全中文顯示，菜單式操作，操作簡單、方便。
儀器小巧、便攜、適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
本機可直接顯示里氏、布氏、洛氏、維氏、肖氏等多種硬度值。
詳細介紹
【功能特點】
l 依據里氏硬度測量原理，主要用于打洛氏和布氏，也稱為便攜洛布氏硬度計，開機即顯示洛氏測值界面。
l 洛氏硬度試塊，用戶后續試塊耗材成本節省90% 。
l 配D型沖擊裝置。
l 菜單式操作，信息豐富、直觀。
l 高亮度LED背光方便在光線灰暗環境使用。
l 自動休眠、自動關機等節能功能,低功耗設計。
l 普通電池供電,待機時間100小時,攜帶方便，適合野外作業。
【適用范圍】
● 已安裝的機械或組裝部件。
● 模具型腔。
● 重型工件。
● 壓力容器、汽輪發電機組及其設備的失效分析。
● 測量空間狹小的工件。
● 軸承及其它零件。
● 金屬材料倉庫的材料區分。
● 大型工件大范圍內多處測量部位的檢驗。
【技術參數】
項目
leeb120
功能特點
具有里氏、洛氏、布氏三種校準功能
示值誤差/重復性
±6HLD（HLD=760）/ 6HLD（HLD=760）
測量范圍
100-990（HLD）
可識別沖擊裝置
D、G、C、DL、DC、D+15、DS
沖擊裝置插口
航空插口
測量方向
360°
硬度制式
HL、HB、HRC、HRB、HV、HS
存儲功能
600組
殼體材料
塑料外殼
外型尺寸
129×68×25mm
重量
約0.2Kg
標準配置
主機、D型沖擊裝置、支撐環，標準試塊、尼龍刷、電池
選配
異形支撐環、沖擊裝置、標準試塊、通訊軟件
沖擊裝置測試范圍
|
材料 |
硬度制 |
沖擊裝置 |
|||||
|
D/DC/DS |
D+15 |
C |
G |
E |
DL |
||
|
Steel and cast steel |
HRC |
17.9～68.5 |
19.3～67.9 |
20.0～69.5 |
|
22.4～70.7 |
20.6～68.2 |
|
HRB |
59.6～99.6 |
|
|
47.7～99.9 |
|
37.0～99.9 |
|
|
HRA |
59.1～85.8 |
|
|
|
61.7～88.0 |
|
|
|
HB |
127～651 |
80～638 |
80～683 |
90～646 |
83～663 |
81～646 |
|
|
HV |
83～976 |
80～937 |
80～996 |
|
84～1042 |
80～950 |
|
|
HS |
32.2～99.5 |
33.3～99.3 |
31.8～102.1 |
|
35.8～102.6 |
30.6～96.8 |
|
|
Steel 鍛鋼 |
HB |
143～650 |
|
|
|
|
|
|
CWT、ST |
HRC |
20.4～67.1 |
19.8～68.2 |
20.7～68.2 |
|
22.6～70.2 |
|
|
HV |
80～898 |
80～935 |
100～941 |
|
82～1009 |
|
|
|
Stainless |
HRB |
46.5～101.7 |
|
|
|
|
|
|
HB |
85～655 |
|
|
|
|
|
|
|
HV |
85～802 |
|
|
|
|
|
|
|
GC、IRON |
HRC |
|
|
|
|
|
|
|
HB |
93～334 |
|
|
92～326 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
NC、IRON |
HRC |
|
|
|
|
|
|
|
HB |
131～387 |
|
|
127～364 |
|
|
|
|
HV |
|
|
|
|
|
|
|
|
C、ALUM |
HB |
19～164 |
|
23～210 |
32～168 |
|
|
|
HRB |
23.8～84.6 |
|
22.7～85.0 |
23.8～85.5 |
|
|
|
|
BRASS |
HB |
40～173 |
|
|
|
|
|
|
HRB |
13.5～95.3 |
|
|
|
|
|
|
|
BRONZE |
HB |
60～290 |
|
|
|
|
|
|
COPPER 純銅 |
HB |
45～315 |
|
|
|
|
|
表二
|
序號 |
沖擊裝置類型 |
標準里氏硬度塊硬度值 |
示值誤差 |
示值重復性 |
|
1 |
D |
760±30 HLD |
±6 HLD |
6 HLD |
|
2 |
DC |
760±30 HLDC |
±6 HLDC |
6 HLD |
|
3 |
DL |
878±30 HLDL |
±12 HLDL |
12 HLDL |
|
4 |
D+15 |
766±30 HLD+15 |
±12 HLD+15 |
12 HLD+15 |
|
5 |
G |
590±40 HLG |
±12 HLG |
12 HLG |
|
6 |
E |
725±30 HLE |
±12 HLE |
12 HLE |
|
7 |
C |
822±30 HLC |
±12 HLC |
12 HLC |

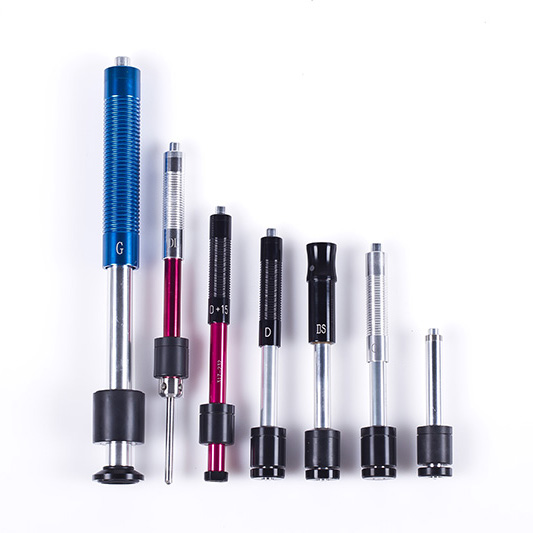

異型沖擊裝置技術參數
|
異型沖擊裝置 |
DC（D）/DL |
D+15 |
C |
G |
E（需進口） |
|
|
沖擊能量 沖擊體質量 |
11mJ 5.5g/7.2g |
11mJ 7.8g |
2.7mJ 3.0g |
90mJ 20.0g |
11mJ 5.5g |
|
|
球頭硬度: 球頭直徑: 球頭材料: |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 3mm 碳化鎢 |
1600HV 5mm 碳化鎢 |
5000HV 3mm 金剛石 |
|
|
沖擊裝置直徑: 沖擊裝置長度: 沖擊裝置重量: |
20mm 86(147)/ 75mm 50g |
20mm 162mm 80g |
20mm 141mm 75g |
30mm 254mm 250g |
20mm 155mm 80g |
|
|
試件最大硬度 |
940HV |
940HV |
1000HV |
650HB |
1200HV |
|
|
試件表面平均 粗糙度Ra: |
1.6μm |
1.6μm |
0.4μm |
6.3μm |
1.6μm |
|
|
試件最小重量: 可直接測量 需穩定支撐 需密實耦合 |
>5kg 2～5kg 0.05～2kg |
>5kg 2～5kg 0.05～2kg |
>1.5kg 0.5～1.5kg 0.02～0.5kg |
>15kg 5～15kg 0.5～5kg |
>5kg 2～5kg 0.05～2kg |
|
|
試件最小厚度 密實耦合 硬化層最小深度 |
5mm ≥0.8mm |
5mm ≥0.8mm |
1mm ≥0.2mm |
10mm ≥1.2mm |
5mm ≥0.8mm |
|
|
球頭壓痕尺寸 |
||||||
|
硬度 300HV 時 |
壓痕直徑
壓痕深度
|
0.54mm
24μm |
0.54mm
24μm |
0.38mm
12μm |
1.03mm
53μm |
0.54mm
24μm |
|
硬度 600HV 時 |
壓痕直徑
壓痕深度
|
0.54mm
17μm |
0.54mm
17μm |
0.32mm
8μm |
0.90mm
41μm |
0.54mm
17μm |
|
硬度 800HV 時 |
壓痕直徑
壓痕深度
|
0.35mm
10μm |
0.35mm
10μm |
0.35mm
7μm |
--
-- |
0.35mm
10μm |
|
沖擊裝置適用范圍 |
DC型測量孔或園柱筒內； DL型測量細長窄槽或孔； D型用于常規測量 |
D+15型接觸面細小，長，適宜測量溝槽或凹入的表面 |
C型沖擊力小，對被測表面損傷小，不破壞硬化層，適合測量小輕薄部件及表面硬化層。 |
G型測量大厚重及表面較粗糙的鑄鍛件。 |
E型測量硬度高的材料 |
|
圖片欣賞

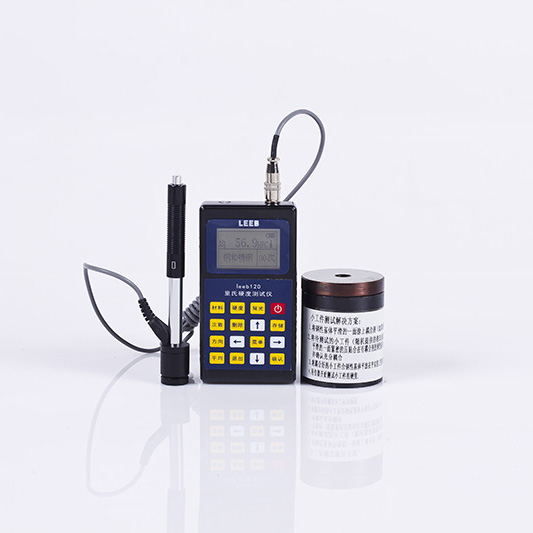

里氏硬度計leeb120 |

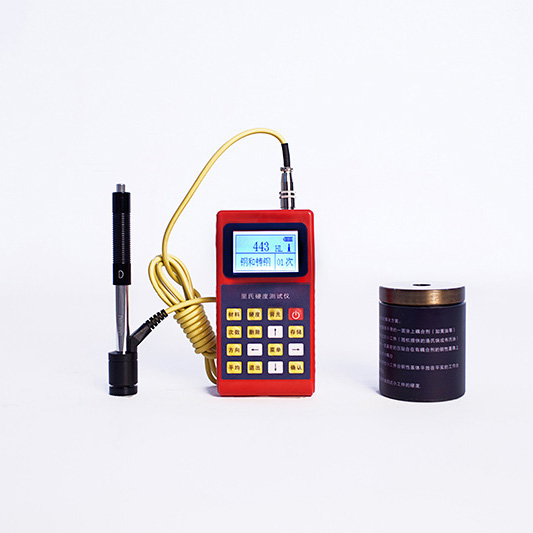

 里氏硬度計Leeb110 |
